چگونه در واحد صنعتی تجاوز از قدرت نداشته باشیم؟ راهنمای کاربردی کنترل دیماند و جلوگیری از افزایش هزینه برق
🔹مقدمه
تجاوز از قدرت یکی از مهمترین دلایل افزایش هزینه برق در بسیاری از کارخانهها و واحدهای تولیدی است. در عمل ممکن است مجموع مصرف انرژی ماهانه یک مجموعه قابل قبول باشد، اما به دلیل روشن شدن همزمان چند تجهیز پرمصرف، قدرت ثبتشده در یک بازه کوتاه از قدرت قراردادی عبور کند. نتیجه این اتفاق، افزایش هزینه، اخطار، فشار بر تأسیسات برق داخلی و دشوار شدن مدیریت بار در دورههای بعدی است.
به همین دلیل، جلوگیری از تجاوز از قدرت باید بهعنوان بخشی از مدیریت انرژی و بهرهبرداری روزانه کارخانه دیده شود. هدف این مقاله آن است که به زبان کاربردی و اجرایی توضیح دهد چگونه میتوان قبل از وقوع پیک، شرایط را پایش و کنترل کرد و مانع عبور از قدرت قراردادی شد.
🔹تجاوز از قدرت چیست؟
قدرت قراردادی، ظرفیتی است که در قرارداد انشعاب برق برای مشترک تعریف شده است. هرگاه قدرت قرائتشده یا دیماند ثبتشده از این مقدار بیشتر شود، تجاوز از قدرت رخ میدهد.
| تعریف کاربردی | پارامتر |
| حداکثر قدرتی که مشترک براساس قرارداد اجازه استفاده از آن را دارد. | قدرت قراردادی |
| بیشترین قدرت ثبتشده در بازه اندازهگیری کنتور یا سیستم پایش | قدرت قرائتشده / دیماند |
| بازهای که در آن بار مجموعه به بالاترین مقدار خود نزدیک میشود یا از آن عبور میکند | پیک مصرف |
| فاصله بین بیشترین بار برنامهریزیشده با قدرت قراردادی. | حاشیه ایمنی |
🔹فرمولهای کلیدی برای تحلیل تجاوز از قدرت
۱) درصد استفاده از قدرت قراردادی
درصد استفاده = (قدرت لحظهای ÷ قدرت قراردادی) × ۱۰۰
۲) درصد تجاوز از قدرت
درصد تجاوز = ((قدرت قرائتشده − قدرت قراردادی) ÷ قدرت قراردادی) × ۱۰۰
۳) حاشیه ایمنی برنامهریزی
حاشیه ایمنی = قدرت قراردادی − بیشترین بار برنامهریزیشده
برای مثال اگر قدرت قراردادی کارخانه ۱۵۰۰ کیلووات و بیشترین دیماند ثبتشده ۱۵۸۰ کیلووات باشد، میزان تجاوز ۸۰ کیلووات و درصد تجاوز حدود ۵٫۳ درصد خواهد بود.
🔹چرا کارخانهها دچار تجاوز از قدرت میشوند؟
| توضیح | علت |
| ورود همزمان کمپرسور، چیلر، کوره، پمپ یا خط تولید باعث جهش ناگهانی بار میشود. | روشن شدن همزمان تجهیزات بزرگ |
| بهرهبردار زمانی متوجه مشکل میشود که قبض صادر شده است و فرصت اصلاح از دست میرود. | نبود مانیتورینگ لحظهای |
| در بسیاری از سایتها مشخص نیست کدام تجهیزات حیاتی و کدامیک قابل قطع یا انتقال هستند. | نبود اولویتبندی بارها |
| گاهی توسعه خط تولید انجام شده ولی قدرت قراردادی متناسب با آن بازنگری نشده است. | افزایش ظرفیت تولید |
| شروع همزمان بارهای موتوری و تأسیساتی یکی از شایعترین دلایل ثبت پیک است. | راهاندازی نامناسب تجهیزات در ابتدای شیفت |

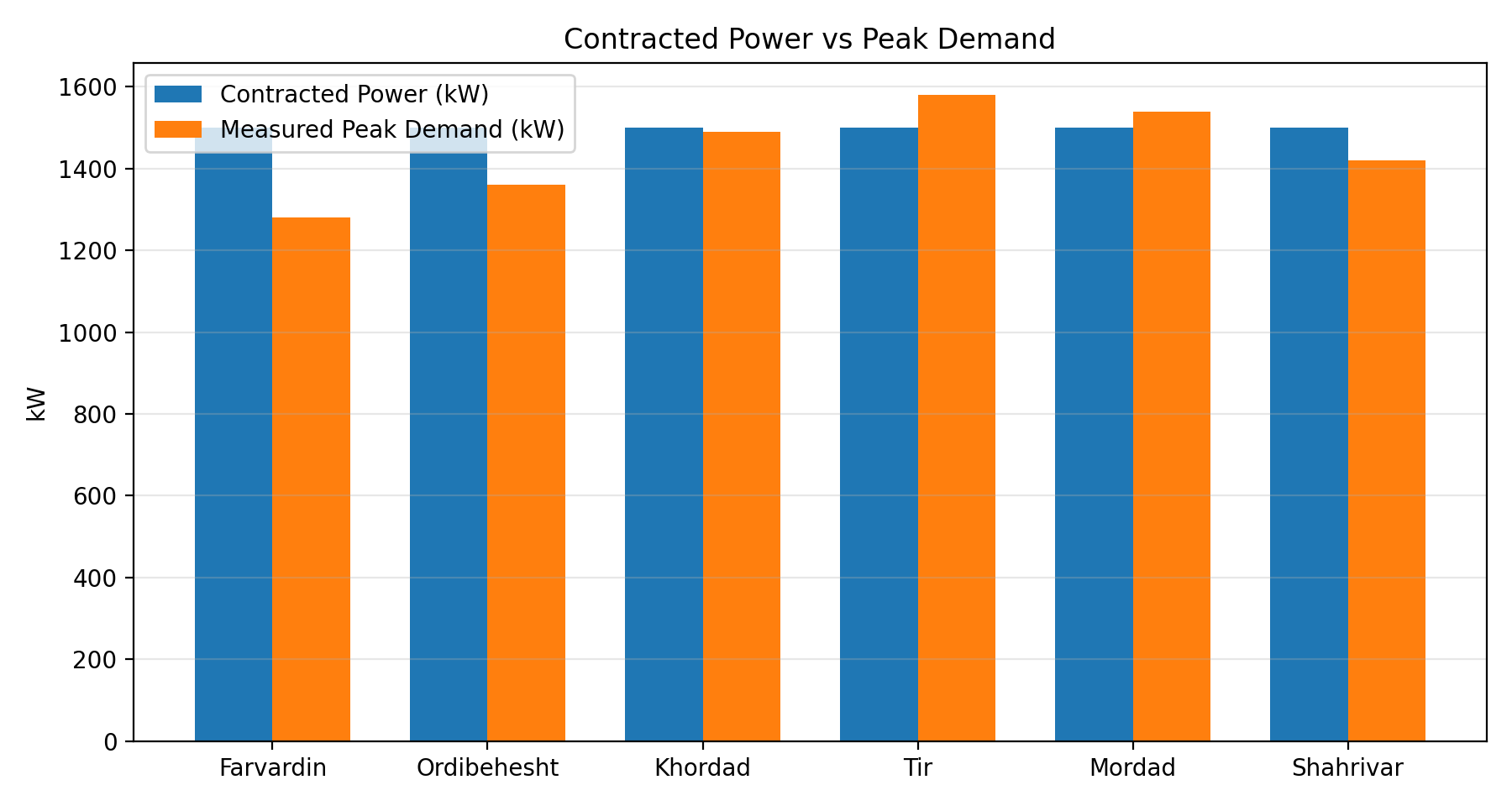

🔹نمودار ۱: مقایسه قدرت قراردادی و دیماند ثبتشده
توضیح نمودار: در این نمونه، قدرت قراردادی ثابت است اما در ماههای تیر و مرداد دیماند ثبتشده از حد مجاز عبور کرده است. همین تحلیل ساده به مدیر انرژی نشان میدهد که باید علت پیکهای فصلی و تجهیزاتی را شناسایی کند.
🔹چگونه قبل از تجاوز، هشدار تعریف کنیم؟
بهترین روش آن است که کارخانه فقط روی مرز ۱۰۰ درصد متمرکز نباشد. باید چند سطح هشدار داخلی تعریف شود تا تیم بهرهبرداری بتواند پیش از عبور از حد مجاز واکنش نشان دهد.
| اقدام پیشنهادی | وضعیت | بازه |
| فقط پایش و ثبت روند | عادی | کمتر از ۸۵٪ |
| اطلاع به اپراتور و بررسی ورود بارهای جدید | مراقبت | ۸۵٪ تا ۹۰٪ |
| ممنوعیت راهاندازی بار جدید و آمادهسازی برای کنترل بار | هشدار | ۹۰٪ تا ۹۵٪ |
| قطع یا تعویق بارهای غیرضروری و نظارت لحظهای | هشدار بحرانی | ۹۵٪ تا ۱۰۰٪ |
| ثبت رخداد، تحلیل علت و بازبینی سیاست کنترل دیماند | تجاوز | بیش از ۱۰۰٪ |

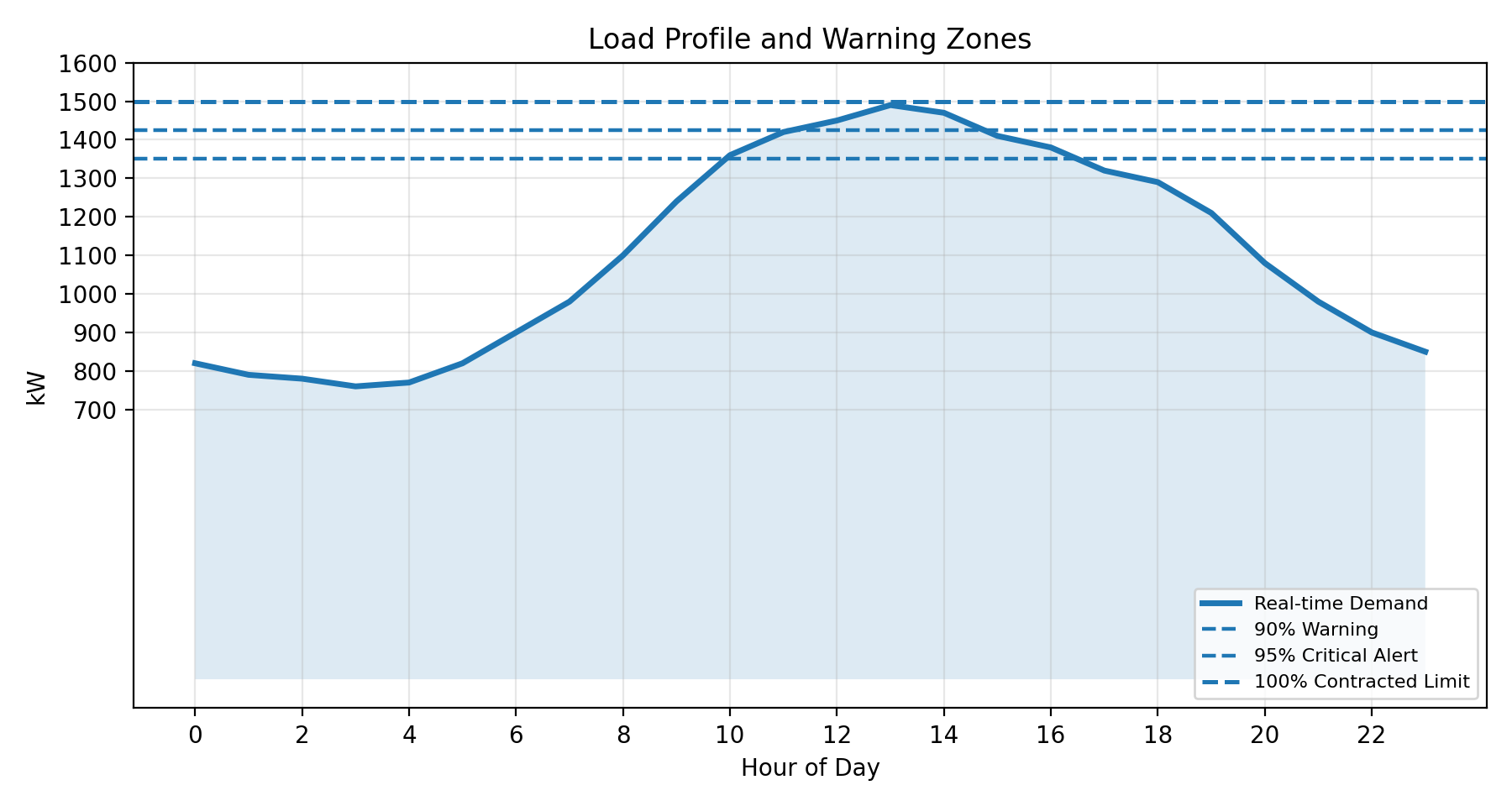

توضیح نمودار: در این پروفایل بار، سه سطح ۹۰ درصد، ۹۵ درصد و ۱۰۰ درصد بهعنوان مرزهای هشدار تعریف شدهاند. این رویکرد کمک میکند تصمیمگیری پیش از وقوع تجاوز انجام شود.
🔹۱۰ راهکار عملی برای جلوگیری از تجاوز از قدرت
۱) مانیتورینگ لحظهای دیماند
پایش لحظهای ورودی اصلی کارخانه نخستین قدم است. یک داشبورد ساده که قدرت لحظهای، درصد استفاده از ظرفیت، روند ۱۵ دقیقه اخیر و وضعیت هشدار را نشان دهد، بسیاری از تصمیمات نادرست را حذف میکند.

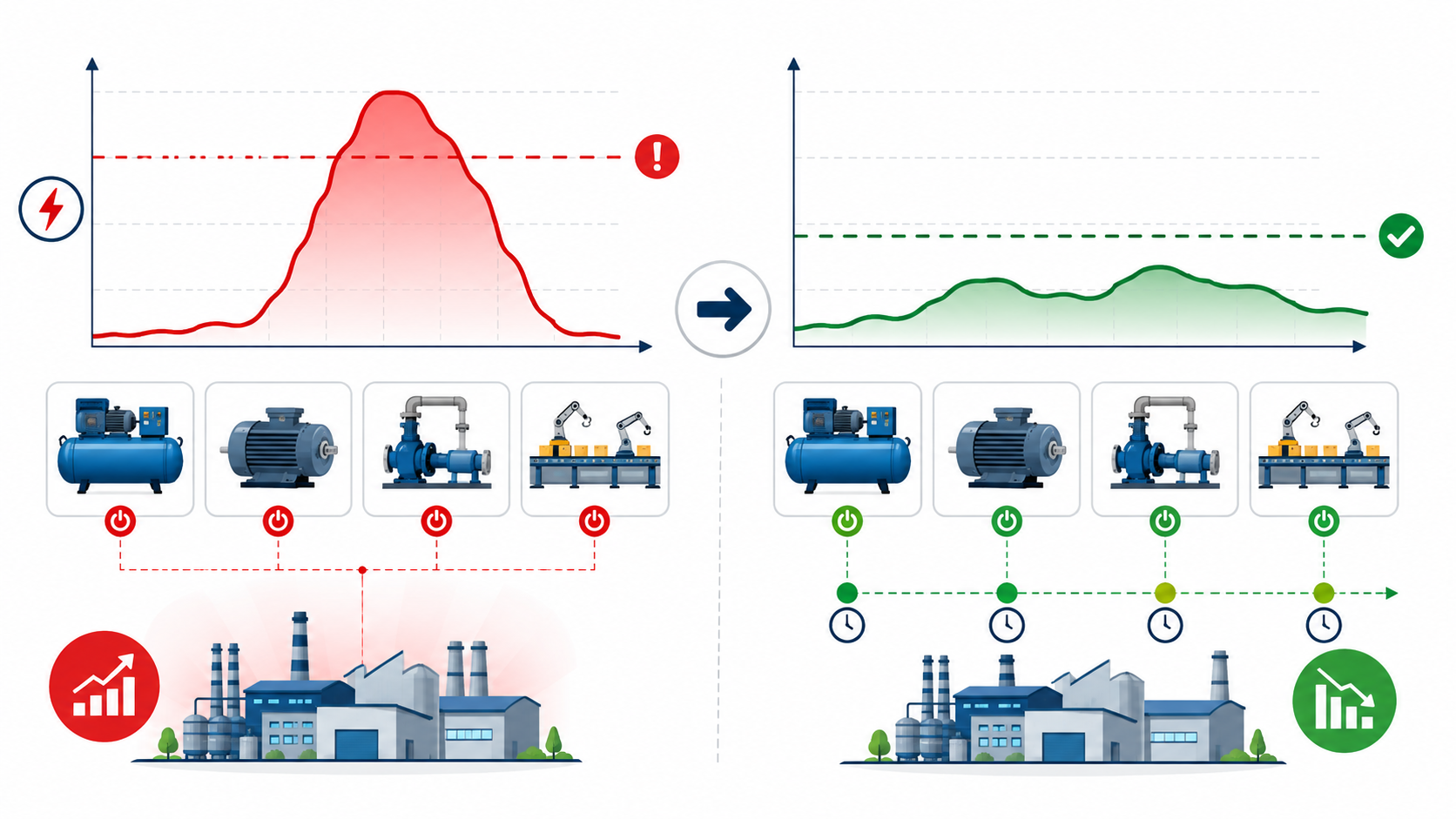

۲) زمانبندی صحیح راهاندازی تجهیزات
بخش مهمی از پیک مصرف ناشی از همزمانی بارهاست. اگر کمپرسور، چیلر، خط تولید و پمپ اصلی همگی در یک بازه کوتاه وارد مدار شوند، جهش بار تقریباً قطعی است. با ایجاد توالی راهاندازی و فاصله زمانی بین تجهیزات بزرگ میتوان پیک را هموار کرد.
۳) اولویتبندی بارها
تمام بارهای کارخانه اهمیت یکسان ندارند. برخی بارها حیاتیاند، برخی قابل انتقال و برخی قابل قطع کوتاهمدت. تا زمانی که این طبقهبندی انجام نشده باشد، کنترل دیماند مؤثر نخواهد بود
| نوع تصمیم | نمونه | گروه بار |
| نباید قطع شوند مگر در شرایط اضطراری | کوره اصلی، بخشی از خط پیوسته، تجهیزات ایمنی | حیاتی |
| میتوان زمان کار آنها را مدیریت کرد | کمپرسور رزرو، پمپ کمکی، چیلر دوم | نیمهحیاتی |
| در شرایط هشدار بهصورت موقت خارج شوند | روشنایی غیرضروری، بارهای جانبی، شارژرها | قابل قطع کوتاهمدت |

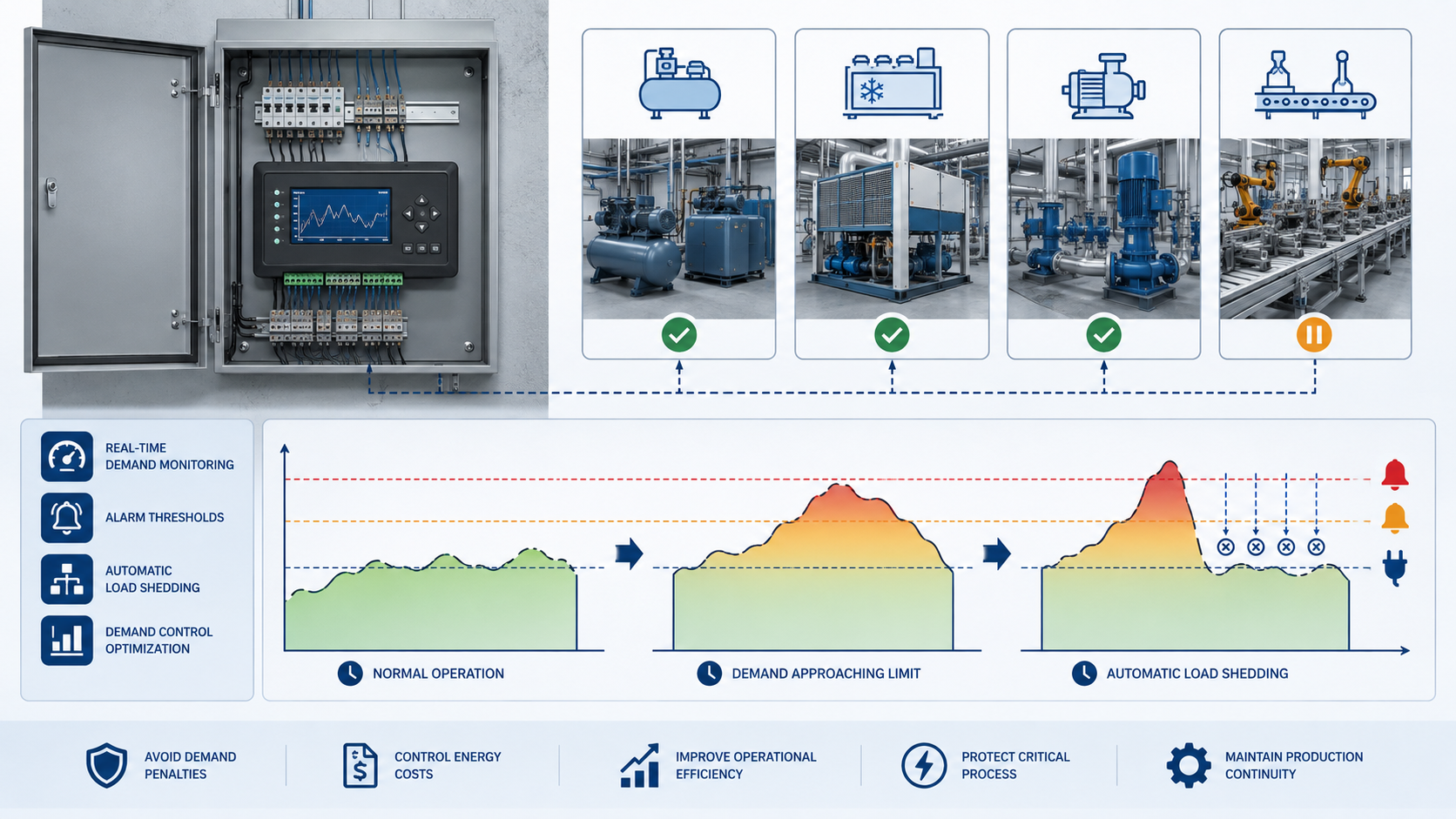

۴) استفاده از Demand Controller
در سایتهای بزرگ، کنترل دستی کافی نیست. یک Demand Controller میتواند با دریافت سیگنال دیماند و مقایسه آن با آستانههای تعریفشده، بهطور خودکار بعضی بارها را قطع یا زمانبندی کند.
۵) جلوگیری از راهاندازی بار جدید در محدوده هشدار
سادهترین سیاست اجرایی این است که از ۹۰ یا ۹۵ درصد به بالا، هیچ تجهیز بزرگ جدیدی بدون تأیید مسئول انرژی راهاندازی نشود.
۶) شناسایی الگوی پیک هر خط تولید
نصب زیرکنتور روی خطوط اصلی، کمپرسورها، چیلرها و پمپها کمک میکند مشخص شود دقیقاً چه ترکیبی از تجهیزات باعث ثبت بیشترین دیماند شده است.
۷) همراستا کردن برنامه تولید با محدودیت برق
واحد برنامهریزی تولید باید ظرفیت برق را مانند ظرفیت ماشینآلات و مواد اولیه ببیند. اگر ترکیب همزمان چند سفارش از سقف قدرت عبور میکند، باید توالی اجرای آن بازطراحی شود.
۸) نگهداری مناسب تجهیزات الکتریکی و موتوری
خرابی تجهیزات، اضافهبار موتور، راندمان پایین کمپرسور یا کارکرد نامناسب سیستم سرمایش میتواند مصرف لحظهای را بیشتر کند و احتمال تجاوز را بالا ببرد.
۹) تحلیل منظم قبض و رخدادهای ثبتشده
پس از هر دوره، باید بیشترین دیماند، زمان وقوع، تجهیزات فعال و انحراف از سیاستهای کنترل دیماند بررسی شود. این کار، یادگیری سازمانی ایجاد میکند.
۱۰) بازنگری در قدرت قراردادی در صورت رشد پایدار بار
اگر مجموعه علیرغم مدیریت بار همچنان بهصورت ساختاری نزدیک سقف کار میکند، شاید ریشه مشکل کم بودن ظرفیت قراردادی است و باید افزایش قدرت انشعاب از نظر فنی و اقتصادی ارزیابی شود.
🔹نمودار ۱: مقایسه قدرت قراردادی و دیماند ثبتشده

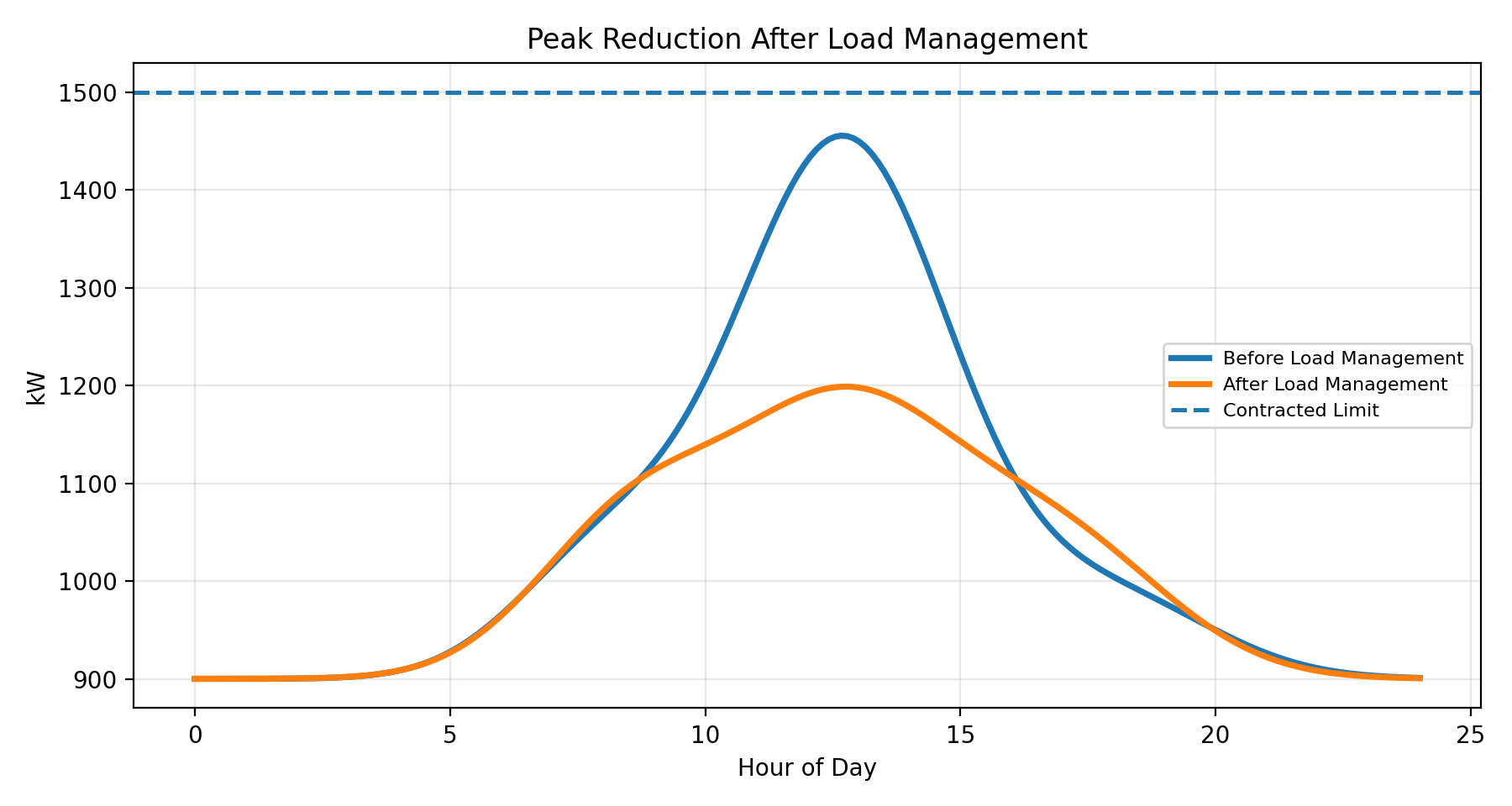

توضیح نمودار: بعد از زمانبندی راهاندازی تجهیزات و محدود کردن بارهای کماولویت، پیک مصرف از محدوده تجاوز خارج شده و منحنی مصرف شکل هموارتری پیدا کرده است.
🔹الگوی پیشنهادی پیادهسازی در کارخانه
| خروجی مورد انتظار | اقدام | مرحله |
| شناخت روند فصلی و ساعات پیک | جمعآوری ۶ تا ۱۲ قبض و داده دیماند | گام ۱ |
| مشاهده قدرت لحظهای و درصد ظرفیت | نصب یا فعالسازی مانیتورینگ لحظهای | گام ۲ |
| ایجاد هشدار پیشگیرانه | تعریف آستانههای ۸۵، ۹۰ و ۹۵ درصد | گام ۳ |
| مشخص شدن بارهای قابل قطع و قابل انتقال | اولویتبندی بارها | گام ۴ |
| واکنش خودکار پیش از تجاوز | پیادهسازی منطق کنترل یا Demand Controller | گام ۵ |
| بهبود مستمر سیاست کنترل دیماند | تحلیل نتایج ماه بعد | گام ۶ |
🔹چکلیست اجرایی جلوگیری از تجاوز از قدرت
- قدرت قراردادی و دیماند ثبتشده ۱۲ ماه گذشته را مرور کنید.
- بارهای بزرگ و ساعات راهاندازی هرکدام را مستند کنید.
- سطوح هشدار ۸۵، ۹۰ و ۹۵ درصد را در سامانه پایش تعریف کنید.
- فهرست بارهای حیاتی، نیمهحیاتی و قابل قطع کوتاهمدت را نهایی کنید.
- راهاندازی بارهای بزرگ را زمانبندی و توالی آن را استاندارد کنید.
- در ابتدای هر شیفت، اپراتور مسئول کنترل دیماند را مشخص کنید.
- پس از هر رخداد تجاوز، علتیابی و اقدام اصلاحی انجام دهید.
🔹پرسشهای متداول
آیا کاهش مصرف ماهانه بهتنهایی مانع تجاوز از قدرت میشود؟
خیر. ممکن است انرژی ماهانه کاهش یابد اما به دلیل جهش کوتاهمدت بار، دیماند ثبتشده همچنان از قدرت قراردادی عبور کند.
آیا نصب بانک خازنی مشکل تجاوز از قدرت را حل میکند؟
بانک خازنی برای اصلاح ضریب قدرت و کنترل توان راکتیو استفاده میشود و جایگزین مدیریت دیماند اکتیو نیست.
بهترین آستانه هشدار برای کارخانه چیست؟
در اغلب واحدها آستانههای ۸۵، ۹۰ و ۹۵ درصد نقطه شروع مناسبی هستند؛ با این حال باید براساس ماهیت فرآیند تنظیم شوند.
چه زمانی باید به افزایش قدرت قراردادی فکر کرد؟
زمانی که با وجود مدیریت بار، نیاز عادی تولید بهصورت پایدار نزدیک یا بالاتر از سقف قراردادی باشد.
